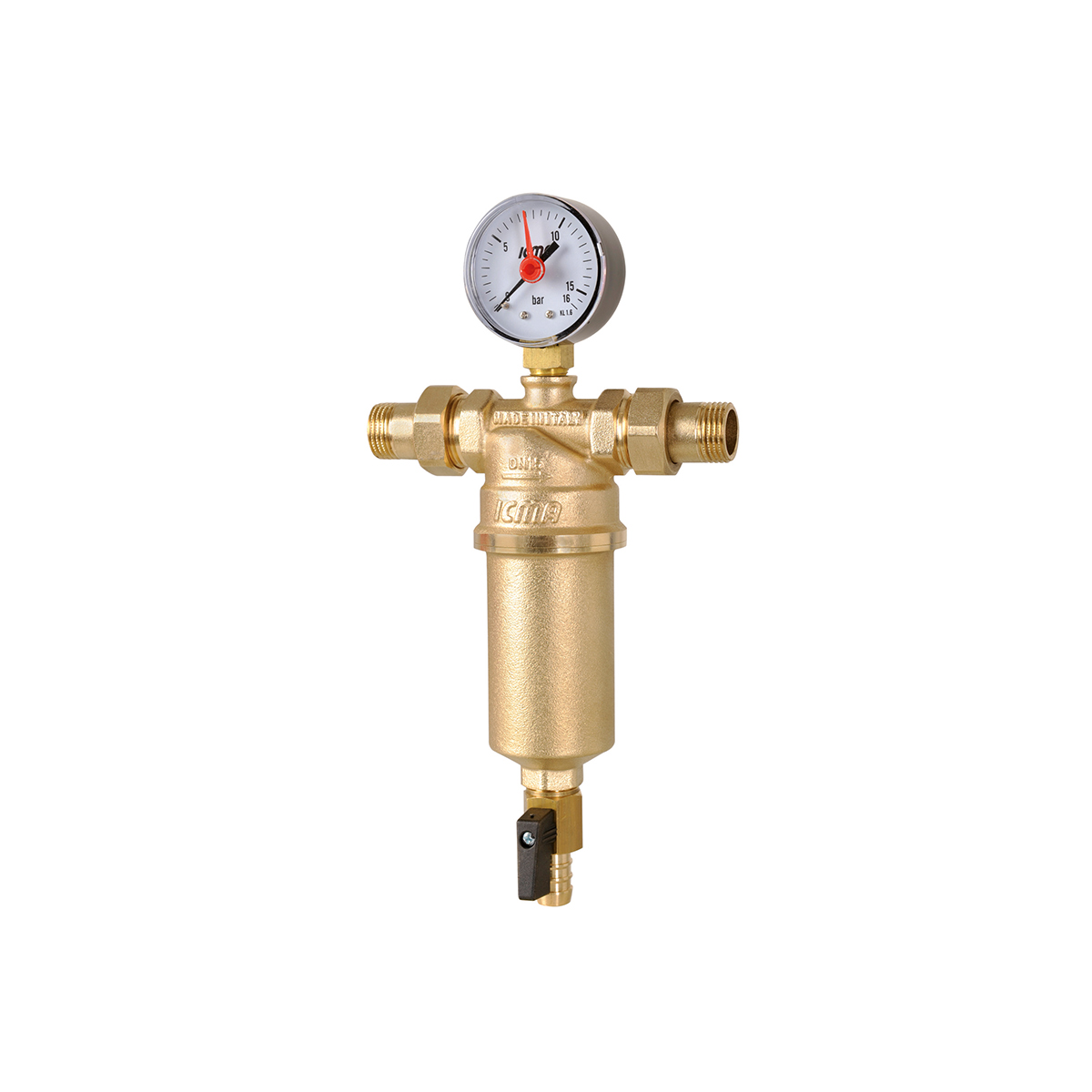

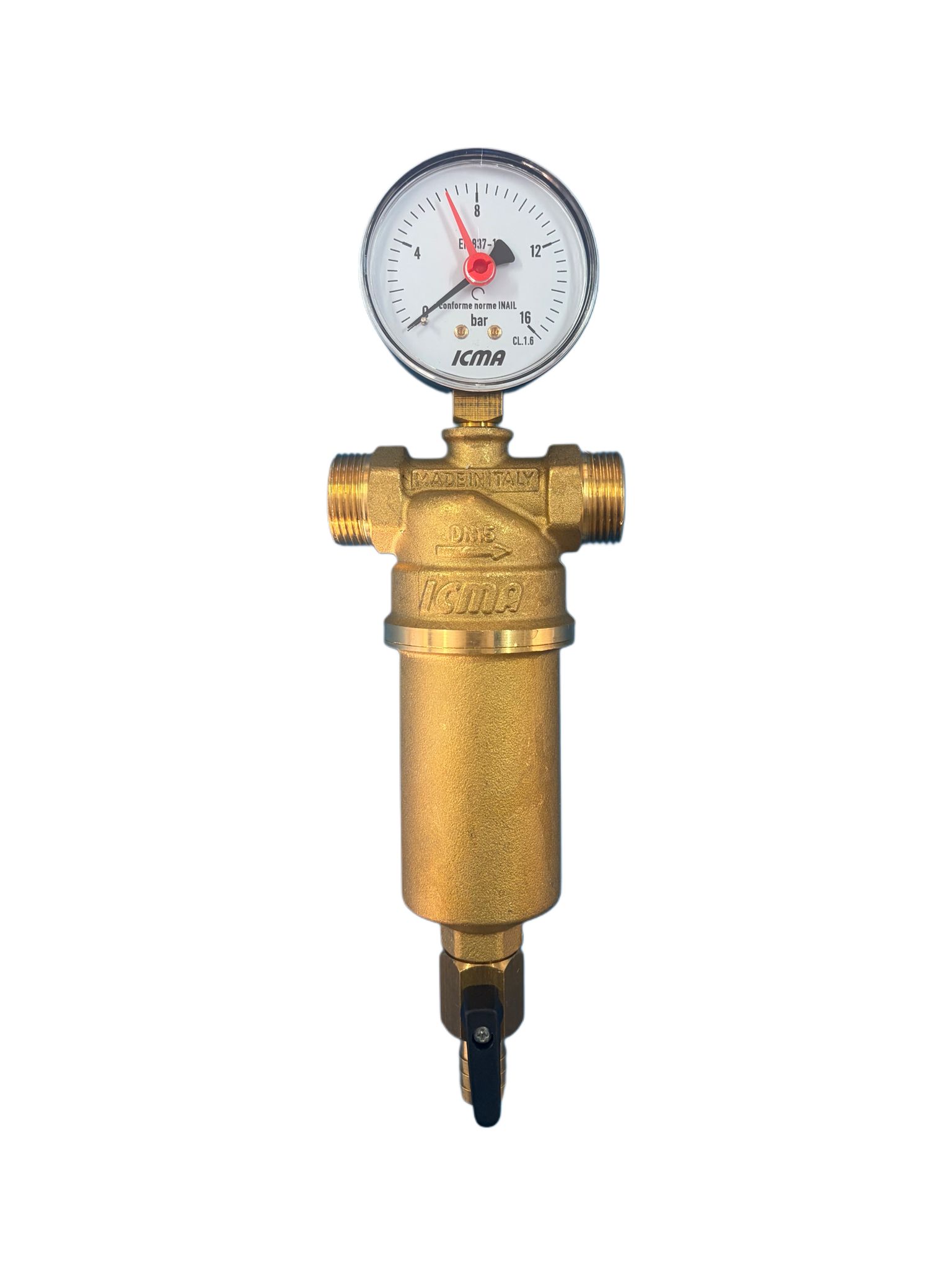

ICMA FILTRO AUTOPULENTE PER ACQUA F1/2-M3/4 100MICRON 25 BAR
CARATTERISTICHE:
– Filtro autopulente femmina-femmina e maschio-maschio per acqua con cartuccia filtrante in acciaio inox estraibile, manometro e rubinetto di scarico con attacco portagomma.
– Gli attacchi hanno filetto femmina e maschio su entrambi i lati.
FUNZIONE
– Questi filtri assicurano la fornitura continua d’acqua filtrata.
– Trattengono i corpi estranei non disciolti nell’acqua, ad esempio particelle di ruggine, trefoli di canapa, sabbia, ecc.
– La forma compatta e le dimensioni contenute fanno di questi filtri la soluzione ideale in ambiente residenziale ad uso idrico, sanitario.
– Sono provvisti di un manometro di controllo e di una valvola di scarico per il lavaggio ed eliminazione delle impurità.
– I sedimenti trattenuti nella parte inferiore del filtro vengono eliminati attraverso lo scarico durante il lavaggio ottenuto manualmente mediante l’apertura della valvola sullo scarico.
CARATTERISTICHE TECNICHE
• Rete filtrante: Acciaio INOX
• Grado filtraggio: 100 micron
• Corpo: Ottone CW 617 N – UNI EN 12165
• Bicchiere: Ottone CB752S DIN50930 (con O-ring – G 1/2” – G3/4”)
• Fluido d’impiego: Acqua
• Temperatura di funzionamento: 65 °C
• Minima pressione di esercizio: 1.5 bar
• Pressione massima di esercizio: 25 bar
• Temperatura max. di esercizio: 90 °C
• O-ring: NBR
• Elementi plastici interni: Acetalica
DIMENSIONI E INGOMBRI
LAVAGGIO
– I filtri sono costituiti da un corpo e da un inserto filtrante lavabile.
– Nel normale funzionamento tutto il flusso d’acqua passa attraverso la rete filtrante ed è diretto verso gli utilizzi.
– Aprendo il rubinetto della valvola a sfera inizia la fase di lavaggio: la quantità più consistente d’acqua viene diretta verso lo scarico, con conseguente lavaggio del filtro ed eliminazioni delle impurità; una percentuale più modesta d’acqua continua ad essere filtrata e diretta verso l’uscita, assicurando continuità di fornitura agli utilizzi.
– Il lavaggio serve per eliminare i sedimenti che si depositano sul fondo della tazza.
– L’intervallo fra i lavaggi dipende dal grado di impurità presente nell’acqua.
– Richiudendo la valvola, il filtro riprende automaticamente il normale funzionamento.
INSTALLAZIONE E MONTAGGIO
– I filtri sono progettati per filtrare l’acqua nelle abitazioni ad uso residenziale; possono comunque essere usati in altre applicazioni, entro i limiti specificati.
– Per l’installazione deve essere assolutamente rispettato il verso di passaggio del fluido.
– Grazie all’ingombro ridotto possono essere installati anche in spazi limitati assicurando in questo modo la protezione dei dispositivi a valle dalle impurità in sospensione nell’acqua.
– Per garantire un efficiente funzionamento si deve installare il filtro in un tratto orizzontale con la tazza rivolta verso il basso.
– Prima dell’installazione lavare accuratamente la tubazione.
– E’ possibile adottare delle valvole manuali di intercettazione per assicurare la normale manutenzione senza influire sul resto della tubazione.
– Installare il filtro in luoghi di facile accessibilità per leggere facilmente la lettura sul manometro e facilitare la manutenzione.
– Inoltre i filtri non devono essere montati in luoghi esposti alla luce diretta del sole ed ai vapori di solventi.
– Se possibile, installare subito dopo il contatore d’acqua.
MANUTENZIONE
– La frequenza di sostituzione della rete filtrante dipende dal grado di impurità presente dell’acqua.
– Per motivi di igiene la manutenzione deve essere effettuata almeno ogni 6 mesi.
– Per mantenere il buono stato dei componenti interni, durante la pulizia, è necessario non utilizzare detergenti contenenti solventi.
– Evitare torsioni nel montaggio del bicchiere.
