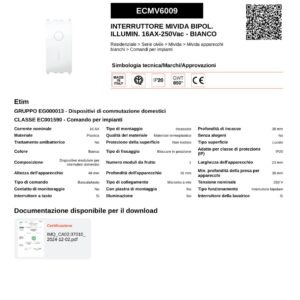

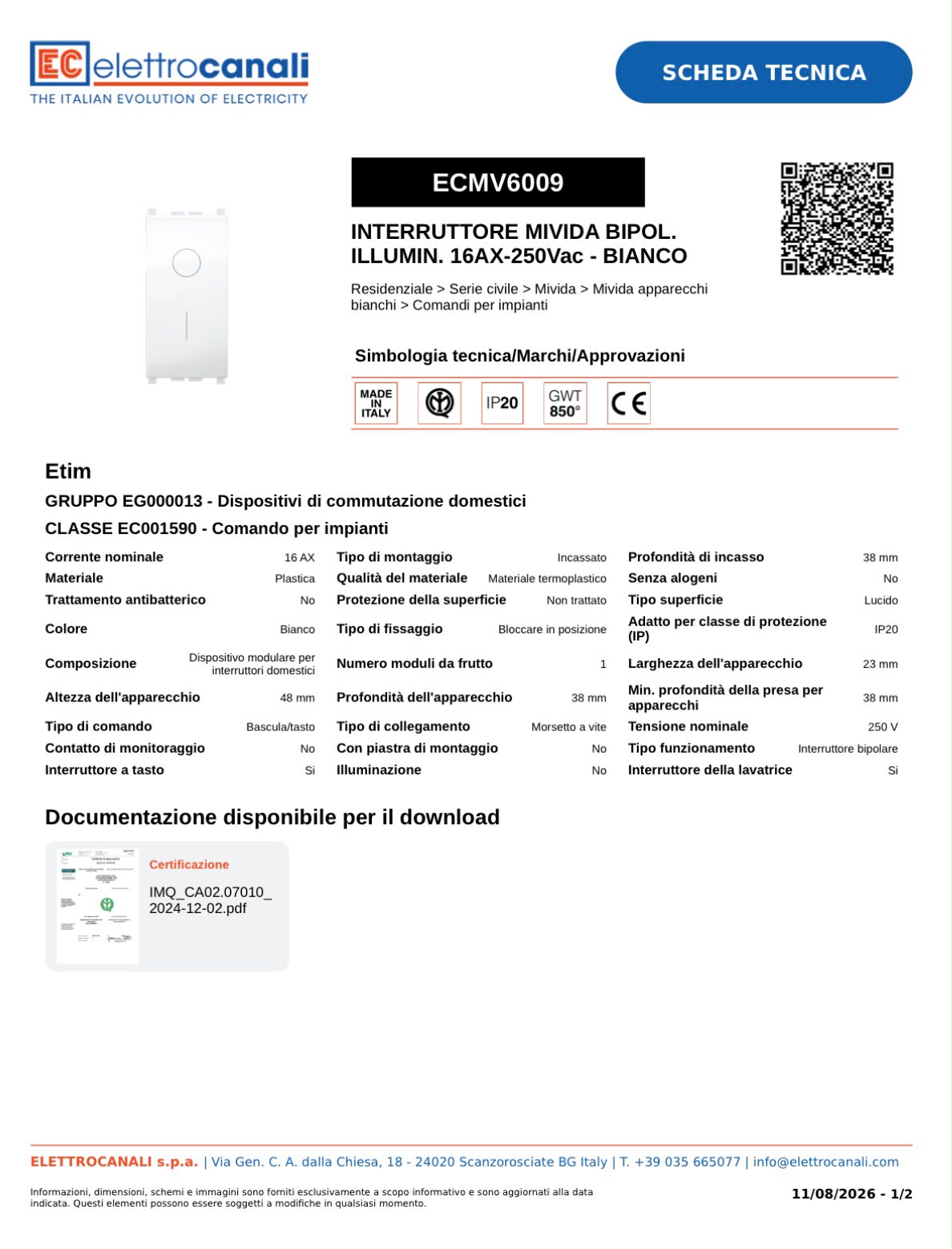

L’interruttore bipolare illuminabile Mivida Elettrocanali ECMV6009 è un apparecchio modulare progettato per il comando e l’interruzione simultanea di due poli di un circuito elettrico, offrendo una soluzione pratica e affidabile per impianti elettrici civili e del settore terziario.
A differenza di un comune interruttore unipolare, il dispositivo bipolare 2P agisce contemporaneamente su due conduttori del circuito. Questa caratteristica lo rende particolarmente indicato nelle applicazioni in cui è necessario ottenere un sezionamento funzionale bipolare mediante un unico comando.
Con una portata nominale di 16AX a 250V AC, il dispositivo è progettato per essere integrato nelle composizioni modulari della serie Mivida.
Funzionamento bipolare 2P
La caratteristica principale dell’ECMV6009 è la configurazione bipolare, che permette di aprire o chiudere contemporaneamente due contatti attraverso un unico tasto.
Questa soluzione trova impiego nel comando di circuiti e apparecchiature compatibili nei quali è richiesta l’interruzione simultanea di due poli.
Il comando avviene tramite tasto/bascula, offrendo un azionamento semplice e immediato.
Illuminabile con lampada spia
L’interruttore è di tipo illuminabile ed è quindi predisposto per l’abbinamento con una lampada spia compatibile.
In funzione dello schema di collegamento adottato, la segnalazione luminosa può essere utilizzata per facilitare l’individuazione del comando o per realizzare una specifica indicazione visiva dello stato del circuito.
La lampada spia non è inclusa nella confezione e deve essere acquistata separatamente.
Portata 16AX – 250V AC
L’interruttore presenta una corrente nominale di 16AX e una tensione nominale di 250V~, caratteristiche adatte alle applicazioni previste per gli apparecchi di comando della serie civile Mivida.
La classificazione AX è specifica per apparecchi di comando destinati anche a determinate tipologie di carichi di illuminazione, nel rispetto dei valori nominali e delle condizioni di utilizzo previste dal produttore.
Collegamento con morsetti a vite
Il cablaggio viene effettuato mediante morsetti a vite, che consentono il serraggio meccanico dei conduttori.
Una corretta installazione permette di ottenere connessioni stabili e affidabili, mantenendo allo stesso tempo una configurazione compatta all’interno della scatola elettrica.
Ingombro di un solo modulo
Nonostante la configurazione bipolare, l’interruttore occupa solamente 1 modulo, permettendo di sfruttare in modo efficiente lo spazio disponibile all’interno del punto elettrico.
Può essere installato sui supporti Mivida compatibili e combinato con prese, pulsanti, interruttori, deviatori, copriforo e altri frutti della stessa serie.
Struttura in tecnopolimero
Gli apparecchi di comando base Mivida sono realizzati in tecnopolimero a base di policarbonato privo di alogeni, materiale studiato per l’impiego nelle installazioni elettriche.
La documentazione tecnica della serie indica una resistenza al calore anomalo Glow Wire Test di 850 °C, secondo IEC 60695-2-10 e IEC 60695-2-11.
Design bianco Mivida
La finitura bianca permette all’interruttore di coordinarsi con gli altri frutti, supporti e placche compatibili della serie Mivida.
Il design semplice ed essenziale lo rende adatto ad ambienti residenziali, uffici, negozi, locali commerciali e altre installazioni del settore terziario.
